產品綜述
2438系列微波功率計由微波功率計主機和系列微波功率探頭組成，設計中采用寬帶二極管檢波技術、數字信號處理技術和多維校準補償技術等，使得儀器具有寬頻帶、大動態功率范圍、高精度、快速測量分析、探頭系列化、使用方便等特點于一身，主要用于對微波信號的平均功率、峰值功率和脈沖包絡功率的測量與計量。是雷達、電子對抗、通信等領域研制、生產、驗收、維護的重要測量儀器。
功能特點
主要特點
寬頻率覆蓋范圍，頻率覆蓋9kHz至500GHz；
豐富的探頭選件，系列連續波功率探頭頻率至500GHz，單探頭最大功率動態范圍90dB。系列峰值功率探頭頻率至67GHz，單探頭最大功率動態范圍60dB；
具有十多種微波毫米波脈沖調制信號功率和時間參數測量分析功能；
系列峰值功率探頭采用內部校準技術，無需離開被測件即可校準，無需斷開信號輸入即可校零；
靈活開放的頻響偏置列表設置，配接大功率衰減器或大功率定向耦合器實現信號大功率的準確測試；
彩色4.3吋液晶顯示，中/英文圖形化操作界面，方便用戶使用；
具有GPIB、LAN、USB程控功能，方便搭建測試系統。
多種測量模式滿足用戶不同測量需要
具有連續波測量、峰值測量、CCDF統計測量三種測量模式。
配接連續波功率探頭，即為傳統的連續波功率計，能夠對9kHz～500GHz頻段的微波毫米波連續波信號進行準確的功率測量，單探頭的功率測量動態范圍最高90dB。

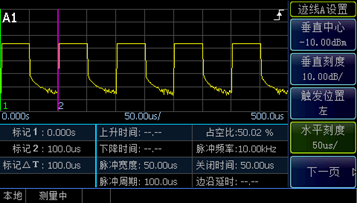

配接峰值功率探頭時，即為高性能的峰值功率計。能夠對50MHz～67GHz頻段的脈沖調制信號進行功率和時間參數的測量分析。

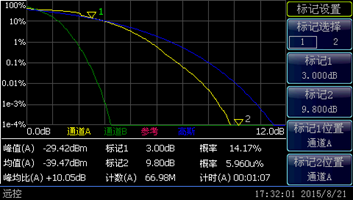

在統計測量模式下，儀器不需要觸發事件進行測量，而是對信號進行連續采樣測量。CCDF表示特定樣本中功率電平大于或等于某個特定值的采樣點在整個樣本中所占的百分比，也可表示為1－CDF（1減CDF）。
設置頻響偏置，可進行大功率的準確測量
這項功能在應用大功率定向耦合器或大功率衰減器進行大功率信號測量時存儲其頻響偏置非常有用。在啟動頻響偏置功能后，系統在自動校準和功率測量過程中，功率計自動根據探頭校準表格和頻響偏置表格設置校準因子，對測量結果進行修正，保證測量精度。
內部校零、快速校準的峰值功率探頭新技術帶給用戶不一樣的體驗。
峰值功率探頭采用內部校零校準技術，使得峰值功率探頭的自動校準速度極快。另外無需離開被測件即可校準，無需斷開信號輸入即可校零。
中/英文圖形化操作界面，方便用戶使用
兩種語言菜單供用戶選擇，使用方便。
配置數據的存儲與調用
為了減小重復設置過程，用戶可以存儲多達10種功率計主機的配置信息，這些配置參數保存在系統中，用戶在進行類似測量時可以方便的調用。
三種程控方式
除具有傳統的GPIB程控功能，還具有網絡程控和USB程控功能，方便用戶組建測試系統。
主機主要技術指標
儀器型號 | 2438PA/PB | 2438CA/CB |
通道數 | 單/雙通道 | 單/雙通道 |
頻率范圍* | 9kHz～500GHz | 9kHz～500GHz |
脈沖功率范圍* | -40dBm～+20dBm | —— |
連續波功率范圍* | -70dBm～+50dBm | -70dBm～+50dBm |
最高測量顯示分辨率 | 對數模式：0.001dB 線性模式：4位 | 對數模式：0.001dB 線性模式：4位 |
相對偏置范圍 | ±100.00dB | ±100.00dB |
上升時間 | ≤13ns | —— |
視頻帶寬 | ≥30MHz | —— |
最高可測脈沖重復頻率 | 10MHz | —— |
最小可測脈沖寬度 | 50ns | —— |
時基范圍 | 2ns/格～3600s/格 | —— |
內部觸發電平范圍 | -20dBm～+20dBm | —— |
校準源頻率 | 50MHz±1MHz | 50MHz±1MHz |
校準源功率 | 1.000mW（1±1.0%） | 1.000mW（1±1.0%） |
輸出連接器 | N（f） | N（f） |
主機不確定度 | ±0.04dB | ±0.04dB |
顯示 | 4.3吋彩色LCD | 4.3吋彩色LCD |
電源 | 90～240VAC，50/60Hz | 90～240VAC，50/60Hz |
最大功耗 | 50W | 50W |
結構特點 | 臺式 | 臺式 |
外形尺寸（寬╳高╳深） | 220 mm ╳100 mm╳350 mm | 220 mm╳100 mm ╳350 mm |
主機最大重量 | 5kg | 5kg |
工作/存儲溫度 | 0℃～50℃/-40℃～+70℃ | 0℃～50℃/-40℃～+70℃ |
*取決于功率探頭 | ||
連續波功率探頭主要技術指標
71710A 連續波 功率探頭 | 頻率范圍 | 9kHz～12GHz | ||
功率測量范圍 | -60dBm～+20dBm | |||
最大端口駐波比 | 100kHz～12GHz | 1.20 | ||
校準因子不確定度 | 9kHz～12GHz | ±4.0% | ||
輸入連接器形式 | N（m） | |||
71710D 連續波 功率探頭 | 頻率范圍 | 10MHz～18GHz | ||
功率測量范圍 | -70dBm～+20dBm | |||
最大端口駐波比 | 10MHz～50MHz 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz | 1.35 1.15 1.20 1.26 | ||
校準因子不確定度 | 10MHz～18GHz | ±4.5% | ||
輸入連接器形式 | N（m） | |||
71710E 連續波 功率探頭 | 頻率范圍 | 50MHz～26.5GHz | ||
功率測量范圍 | -70dBm～+20dBm | |||
最大端口駐波比 | 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz | 1.15 1.20 1.26 1.35 | ||
校準因子不確定度 | 50MHz～18GHz 18GHz～26.5GHz | ±4.5% ±5.9% | ||
輸入連接器形式 | 3.5mm（m） | |||
71710F 連續波 功率探頭 | 頻率范圍 | 50MHz～40GHz | ||
功率測量范圍 | -70dBm～+20dBm | |||
最大端口駐波比 | 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.20 1.26 1.35 1.50 | ||
校準因子不確定度 | 50MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±4.5% ±5.9% ±6.9% | ||
輸入連接器形式 | 2.4mm（m） | |||
71710L 連續波 功率探頭 | 頻率范圍 | 50MHz～67GHz | ||
功率測量范圍 | -70dBm～+20dBm | |||
最大端口駐波比 | 50MHz～2GHz 2GHz～12.4GHz 12.4GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.20 1.26 1.35 1.50 1.78 | ||
校準因子不確定度 | 50MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±4.5% ±5.9% ±6.9% ±7.9% | ||
輸入連接器形式 | 1.85mm（m） | |||
71716 毫米波 功率探頭 | 頻率范圍 | 50GHz～75GHz | ||
功率測量范圍 | -30dBm～+20dBm | |||
最大端口駐波比 | 1.35 | |||
輸入連接器形式 | 標準矩形波導接口 | |||
71717 毫米波 功率探頭 | 頻率范圍 | 75GHz～110GHz | ||
功率測量范圍 | -30dBm～+20dBm | |||
最大端口駐波比 | 1.35 | |||
輸入連接器形式 | 標準矩形波導接口 | |||
71718 毫米波 功率探頭 | 頻率范圍 | 110GHz～170GHz | ||
功率測量范圍 | -30dBm～+20dBm | |||
最大端口駐波比 | 1.45 | |||
輸入連接器形式 | 標準矩形波導接口 | |||
87106A 毫米波 功率探頭 | 頻率范圍 | 170GHz～220GHz | ||
功率測量范圍 | -30dBm～+20dBm | |||
最大端口駐波比 | 1.5 | |||
輸入連接器形式 | 標準矩形波導接口 | |||
87106B 毫米波 功率探頭 | 頻率范圍 | 220GHz～325GHz | ||
功率測量范圍 | -30dBm～+20dBm | |||
最大端口駐波比 | 1.5 | |||
輸入連接器形式 | 標準矩形波導接口 | |||
87108B毫米波(THz) 功率探頭 | 頻率范圍 | 325GHz-500GHz | ||
功率測量范圍 | -30dBm～+20dBm | |||
最大端口駐波比 | 1.8 | |||
輸入連接器形式 | 標準矩形波導接口 | |||
毫米波功率探頭主要技術指標
71716 功率探頭 | 頻率范圍 | 50GHz～75GHz |
功率測量范圍 | -30dBm～+20dBm | |
最大端口駐波比 | 1.35 | |
輸入連接器形式 | WR14.8 | |
87115N 功率探頭 | 頻率范圍 | 60GHz～90GHz |
功率測量范圍 | -60dBm～+20dBm | |
最大端口駐波比 | 1.30 | |
輸入連接器形式 | WR12.2 | |
71717 功率探頭 | 頻率范圍 | 75GHz～110GHz |
功率測量范圍 | -30dBm～+20dBm | |
最大端口駐波比 | 1.35 | |
輸入連接器形式 | WR10 | |
87115QA 功率探頭 | 頻率范圍 | 90GHz～140GHz |
功率測量范圍 | -40dBm～+20dBm | |
最大端口駐波比 | 1.45 | |
輸入連接器形式 | WR8 | |
71718 功率探頭 | 頻率范圍 | 110GHz～170GHz |
功率測量范圍 | -30dBm～+20dBm | |
最大端口駐波比 | 1.45 | |
輸入連接器形式 | WR6.5 | |
87106A 功率探頭 | 頻率范圍 | 170GHz～220GHz |
功率測量范圍 | -30dBm～+20dBm | |
最大端口駐波比 | 1.5 | |
輸入連接器形式 | WR5.1 | |
87115SA 功率探頭 | 頻率范圍 | 170GHz～260GHz |
功率測量范圍 | -35dBm～+20dBm | |
最大端口駐波比 | 1.5 | |
輸入連接器形式 | WR4.3 | |
87106B 功率探頭 | 頻率范圍 | 220GHz～325GHz |
功率測量范圍 | -30dBm～+20dBm | |
最大端口駐波比 | 1.5 | |
輸入連接器形式 | WR3.4 | |
87115TA 功率探頭 | 頻率范圍 | 260GHz～400GHz |
功率測量范圍 | -35dBm～+20dBm | |
最大端口駐波比 | 1.5 | |
輸入連接器形式 | WR2.8 | |
87108B毫米波(THz) 功率探頭 | 頻率范圍 | 325GHz-500GHz |
功率測量范圍 | -30dBm～+20dBm | |
最大端口駐波比 | 1.8 | |
輸入連接器形式 | WR2.2 | |
87115U 功率探頭 | 頻率范圍 | 500GHz～750GHz |
功率測量范圍 | -40dBm～+20dBm | |
最大端口駐波比 | 1.8 | |
輸入連接器形式 | WR1.5 |
峰值功率探頭主要技術指標
81702D 峰值 功率探頭 | 頻率范圍 | 50MHz～18GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns（載波頻率大于500MHz） | |||||
最大端口駐波比 | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | ||||
校準因子不確定度 | 50MHz～18GHz | ±5.0% | ||||
輸入連接器形式 | N（m） | |||||
81702E 峰值 功率探頭 | 頻率范圍 | 500MHz～26.5GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | ||||
輸入連接器形式 | 3.5mm（m） | |||||
81702F 峰值 功率探頭 | 頻率范圍 | 500MHz～40GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | ||||
輸入連接器形式 | 2.4mm（m） | |||||
81702L 峰值 功率探頭 | 頻率范圍 | 500MHz～67GHz | ||||
脈沖功率測量范圍 | -20dBm～+20dBm | |||||
上升時間 | ≤10ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | ||||
輸入連接器形式 | 1.85mm（m） | |||||
81703D 峰值 功率探頭 | 頻率范圍 | 50MHz～18GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 50MHz～2GHz 2GHz～18GHz | 1.15 1.26 | ||||
校準因子不確定度 | 50MHz～18GHz | ±5.0% | ||||
輸入連接器形式 | N（m） | |||||
81703E 峰值 功率探頭 | 頻率范圍 | 500MHz～26.5GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz | 1.15 1.26 1.35 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz | ±5.0% ±6.0% | ||||
輸入連接器形式 | 3.5mm（m） | |||||
81703F 峰值 功率探頭 | 頻率范圍 | 500MHz～40GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | 1.15 1.26 1.35 1.50 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz | ±5.0% ±6.0% ±7.5% | ||||
輸入連接器形式 | 2.4mm（m） | |||||
81703L 峰值 功率探頭 | 頻率范圍 | 500MHz～67GHz | ||||
脈沖功率測量范圍 | -40dBm～+20dBm | |||||
上升時間 | ≤100ns | |||||
最大端口駐波比 | 500MHz～2GHz 2GHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | 1.15 1.26 1.35 1.50 1.78 | ||||
校準因子不確定度 | 500MHz～18GHz 18GHz～26.5GHz 26.5GHz～40GHz 40GHz～67GHz | ±5.0% ±6.0% ±7.5% ±8.5% | ||||
輸入連接器形式 | 1.85mm（m） | |||||
