計數分辨率

0.001Hz

計數準確度

±(讀出頻率×參考時基準確度+0.100Hz)

計數靈敏度

100kHz～4GHz

-55dBm

4GHz～26.5GHz

-45dBm

26.5GHz～50GHz

-35dBm

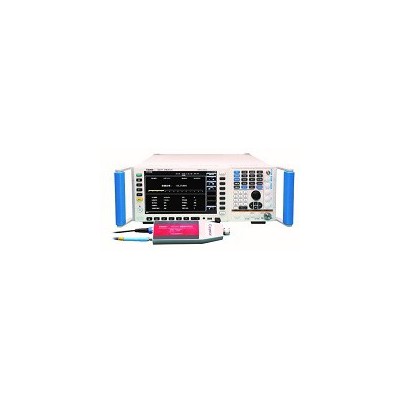

絕對功率（以探頭射頻端口為準）

頻率范圍

87111A

100kHz～4GHz

87111D

10MHz～18GHz

87111E

30MHz～26.5GHz

87111F

30MHz～40GHz

87111H

30MHz～50GHz

功率范圍

-20dBm～+30dBm

功率分辨率

0.001dB

功率準確度

87111A

87111D

87111E

87111F/H

100kHz～10MHz

±0.356dB

——

——

——

10MHz～30MHz

±0.356dB

±0.361dB

——

——

30MHz～2GHz

±0.356dB

±0.361dB

±0.361dB

±0.361dB

2GHz～4GHz

±0.356dB

±0.392dB

±0.422dB

±0.361dB

4GHz～18GHz

——

±0.400dB

±0.422dB

±0.367dB

18GHz～26.5GHz

——

——

±0.480dB

±0.387dB

26.5GHz～50GHz

——

——

——

±0.420dB

輸入電壓

駐波比

87111A

87111D

87111E

87111F/H

100kHz～2GHz

1.22

1.15

1.15

1.15

2GHz～4GHz

1.22

1.30

1.30

1.30

4GHz～18GHz

——

1.30

1.30

1.40

18GHz～26.5GHz

——

——

1.40

1.70

26.5GHz～40GHz

——

——

——

1.70

40GHz～50GHz

——

——

——

1.90

調諧電平（+20℃～+30℃）

最小功率

無前置放大器

有前置放大器

100kHz～2MHz（額定值）

-129dBm

-140dBm

2MHz～10MHz（額定值）

-134dBm

-140dBm

10MHz～2GHz

-136dBm

-140dBm

2GHz～18GHz

-130dBm

-136dBm

18GHz～26.5GHz

-120dBm

-130dBm

26.5GHz～40GHz

-114dBm

-122dBm

40GHz～50GHz

-90dBm

-100dBm

相對誤差

（自動模式）

±（0.015dB+0.005dB/10dB）

100kHz～4GHz

剩余噪聲門限電平～+30dBm

±（0.075dB+0.010dB/10dB）

4GHz～50GHz

±（累積誤差a + 0.0012 ×（輸入信號電平-剩余噪聲門限電平b）2）c

最小功率～剩余噪聲門限電平

量程2切換誤差

±0.031dB

量程3切換誤差

±0.031dB

注a：累積誤差表示從一個較高幅度電平到以0.005dB/10dB為步進的電平時所出現的誤差總和。

注b：噪聲門限電平=最小功率+30dB。

注c：量程切換時增加測量誤差±0.031dB。

調制頻率范圍

20Hz～10kHz

100kHz≤fc＜10MHz

50Hz～200kHz

10MHz≤fc≤50GHz

調頻峰值頻偏

≤40kHz

100kHz≤fc＜10MHz

≤400kHz

10MHz≤fc≤50GHz

調頻頻偏

測量誤差

頻率范圍

調制速率

頻偏

調制指數

指標要求

250kHz≤fc＜10MHz

20Hz～

10kHz

200Hz～40kHz

＞0.2

讀數的±1.5%

＞1.2

讀數的±1%

10MHz≤fc＜9GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

讀數的±1.5%

＞0.45

讀數的±1%

9GHz≤fc＜18GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

讀數的±2.5%

＞8

讀數的±1%

18GHz≤fc＜26.5GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

讀數的±3.8%

＞16

讀數的±1%

26.5GHz≤fc≤50GHz

50Hz～

200kHz

250Hz～400kHz

＞0.2

讀數的±8.5%

＞32

讀數的±1%

調幅抑制（載波12.5MHz，調制頻率1kHz，調幅深度50%）

頻率范圍

調制速率

調幅深度

指標要求

150kHz≤fc＜4GHz

400Hz或1

Hz

≤50%

＜10Hz

4GHz≤fc＜9GHz

400Hz或1kHz

≤50%

＜10Hz（額定值）

9GHz≤fc＜18GHz

400Hz或1kHz

≤50%

＜20Hz（額定值）

18GHz≤fc＜26.5GHz

400Hz或1kHz

≤50%

＜40Hz（額定值）

26.5GHz≤fc≤50GHz

400Hz或1kHz

≤50%

＜75Hz（額定值）

剩余調頻（載波560MHz，功率0dBm，帶寬8kHz，高通50Hz、低通3kHz，有效值檢波方式）

＜1.5Hz

100kHz≤fc＜9GHz

＜3Hz

9GHz≤fc＜18GHz（額定值）

＜6Hz

18GHz≤fc＜26.5GHz（額定值）

＜12Hz

26.5GHz≤fc≤50GHz（額定值）

調頻解調諧波失真（載波12.5MHz ，調制頻率1kHz，調頻頻偏400kHz）

＜0.3%（-50.4dB）

調幅解調

輸入功率范圍

-18dBm～+30dBm

調制頻率范圍

20Hz～10kHz

100kHz≤fc＜10MHz

50Hz～200kHz

10MHz≤fc≤50GHz

調幅深度范圍

5%～99%

調幅深度

測量誤差

頻率范圍

調制速率

調幅深度

指標要求

100kHz≤

fc＜10MHz

50Hz～10kHz

5%～99%

讀數的±0.75%

10MHz≤fc＜4GHz

50Hz～100kHz

20%～99%

讀數的±0.5%

5%～20%

讀數的±2.5%

4GHz≤fc＜26.5GHz

50Hz～100kHz

20%～99%

讀數的±1.5%

5%～20%

讀數的±4.5%

26.5GHz≤fc＜40GHz

50Hz～100kHz

20%～99%

讀數的±1.9%

5%～20%

讀數的±5%

40GHz≤fc≤50GHz

50Hz～100kHz

20%～99%

讀數的±6%

5%～20%

讀數的±10%

調頻抑制（載波12.5MHz，調制頻率1kHz，調頻頻偏50kHz）

＜0.36%

剩余調幅（載波560MHz，功率0dBm，帶寬8kHz，高通50Hz、低通3kHz，有效值檢波方式）

＜0.01%

調幅解調諧波失真（載波12.5MHz，調制頻率1kHz，調幅深度50%/90%）

＜0.3%（-50.4dB）

調相解調

輸入功率范圍

-18dBm～+30dBm

調制頻率范圍

50Hz～20kHz

100kHz≤fc≤50GHz

最大峰值相偏

450rad

fc＜10MHz

12499rad

fc≥10MHz

調相相偏

測量誤差

頻率范圍

調相相偏

指標要求

100kHz≤fc＜9GHz

＞0.7rad

讀數的±1%

＞0.3rad

讀數的±3%

9GHz≤fc＜18GHz

＞2.0rad

讀數的±1%

＞0.6rad

讀數的±3%

18GHz≤fc＜26.5GHz

＞4.0rad

讀數的±1%

＞1.2rad

讀數的±3%

26.5GHz≤fc＜40GHz

＞4.0rad

讀數的±1%

＞1.3rad

讀數的±3%

40GHz≤fc≤50GHz

＞8.0rad

讀數的±1%

＞2.4rad

讀數的±3%

調幅抑制（載波12.5MHz，調制頻率1kHz，調幅深度50%）

＜0.03rad

剩余調相（載波560MHz，功率0dBm，帶寬8kHz，高通50Hz、低通3kHz，有效值檢波方式）

＜0.03rad

調相解調諧波失真（載波12.5MHz，調制頻率1kHz，調相相偏5rad）

＜0.3%（-50.4dB）

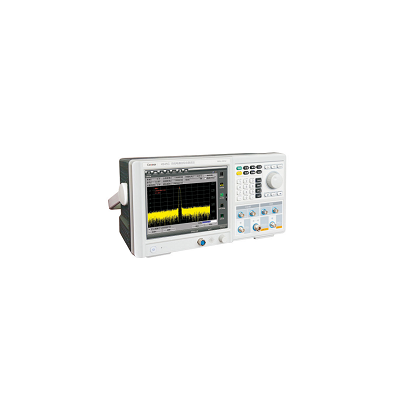

3927B

100kHz～9GHz

3927C

100kHz～13.2GHz

3927D

100kHz～18GHz

3927E

100kHz～26.5GHz

3927F

100kHz～40GHz

3927G

100kHz～45GHz

3927H

100kHz～50GHz

10MHz精密頻率參考

頻率準確度

±（至上次校準日期×老化率＋溫度穩定度

＋校準準確度）

老化率

± 1′10-7/年

溫度穩定度

± 1.5′10-8（20℃～30℃）

± 5′10-8（0℃～50℃）

校準準確度

± 4′10-8

頻率讀出準確度

±（頻率讀數×頻率參考準確度＋0.1%頻寬＋5%分辨率帶寬

＋2Hz＋0.5水平分辨率*）

*：水平分辨率=頻寬/（掃描點數-1）

頻率計數準確度

±（頻率讀數×頻率參考準確度＋0.1Hz）

頻寬

范圍

0Hz（零頻寬），10Hz～該型號最高頻率范圍

準確度

±（0.1%×頻寬＋頻寬/（掃描點數-1））

掃描時間范圍

頻寬≥10Hz

1ms～6000s

頻寬=0Hz

1us～6000s

分辨率帶寬

范圍

1Hz～3MHz （1、2、3、5步進），4、5、6、8、10MHz、20 MHz

轉換不確定度

± 0.3dB  1Hz～3MHz；±1.0dB  20 MHz

分析帶寬

10Hz～10MHz（標配），40MHz（選件），200MHz（選件）

視頻帶寬

1Hz～3MHz （1、2、3、5步進），4、5、6、8、10MHz、20 MHz（額定值）

觸發方式

自由、電源、視頻、外部電平（前面板）、外部電平（后面板）、猝發射頻、定時器

相位噪聲

（載波1GHz，20℃～30℃）

-96dBc/Hz

100Hz

-115dBc/Hz

1kHz

-125dBc/Hz

10kHz

-125dBc/Hz

100kHz

剩余調頻（分辨率帶寬10Hz，視頻帶寬10Hz）

≤(0.25 Hz × N) p-p，20 ms 內的額定值，N為頻段LO倍頻數

頻率響應

（10dB衰減，

20℃～30℃）

頻率范圍

無前置放大器

有前置放大器 關/開

100kHz～20MHz

±0.7dB

?±1.2dB/±1.5dB

20MHz～2GHz

±0.5dB

?±1.0dB/±1.5dB

2GHz～3.6GHz

±0.7dB

?±1.2dB/±1.5dB

3.6GHz～4GHz

±1.0dB

?±1.5dB/±1.8dB

4GHz～9GHz

±1.5dB

?±2.0dB/±2.5dB

9GHz～18GHz

±2.0dB

?±2.5dB/±3.0dB

18GHz～26.5GHz

±2.5dB

?±3.0dB/±3.5dB

26.5GHz～40GHz

±3.0dB

?±3.5dB/±4.0dB

40GHz～50GHz

±3.0dB

?±3.5dB/±4.0dB

絕對幅度準確度

（10 dB 衰減，20℃～30℃，1Hz≤分辨率帶寬≤1MHz，輸入信號-10dBm～-50dBm）

±0.24dB

500MHz

±（0.24dB＋頻率響應）

所有頻率

檢波方式

正常、正峰值、負峰值、取樣、視頻平均、功率平均、電壓平均

1dB增益壓縮

（雙音法測試，分辨率帶寬5kHz，3MHz頻率間隔，20℃～30℃）

-3dBm

20MHz～40MHz

+1dBm

40MHz～200MHz

+3dBm

200MHz～4GHz

-1dBm

4GHz～9GHz

+1dBm

9GHz～50GHz

三階交調失真（TOI）

（輸入混頻器兩個-10dBm信號測試，頻率間隔50kHz，20℃～30℃）

3 +13dBm

10MHz～4GHz

3 +11dBm

4GHz～9GHz

3+13dBm

9GHz～50GHz

顯示平均噪聲電平

（輸入端接匹配負載，采樣或平均檢波，平均類型為對數方式，0dB輸入衰減，射頻增益為靈敏度優先，歸一化至1Hz RBW，20℃～30℃）

頻段

無前放

前放關/LNP開

 前放開

10MHz～1GHz

-153dBm

-150dBm / NA

-162dBm

1GHz～2GHz

-151dBm

-148dBm / NA

-162dBm

2GHz～3GHz

-150dBm

-147dBm / NA

-160dBm

3GHz～3.6GHz

-148dBm

-145dBm / NA

-156dBm

3.6GHz～4GHz

-145dBm

-141dBm / NA

-155dBm

4GHz～5GHz

-148dBm

-142dBm

-155dBm

5GHz～9GHz

-150dBm

-143dBm

-155dBm

9GHz～18GHz

-148dBm

-140dBm

-154dBm

18GHz～26.5GHz

-143dBm

-134dBm

-154dBm

26.5GHz～40GHz

-138dBm

-126dBm

-150dBm

40GHz～50GHz

-133dBm

-121dBm

-145dBm

剩余響應

（輸入端接負載，0dB衰減）

-100dBm

  200kHz～9GHz

-100dBm（額定值）

  其它頻率

電平測量范圍

100mVrms～3Vrms

音頻電平測量誤差

±1%

音頻分析失真（輸入信號頻率1kHz,幅度1Vrms）

＜1%（-40dB）

音頻分析剩余噪聲（阻抗50Ω，量程0.3V）

＜1mV

注：1、額定值是指預計的性能，或描述在產品中有用但不包含在產品擔保范圍內的產品性能。

2、典型值是指不在產品保證范圍之內的其它產品性能信息；當性能超出技術指標時，80%的樣本在

20℃～30℃的溫度范圍內可表現出95%的置信度；典型性能不包括測量不確定度。
