一、EXTECH CA3018 簡單介紹 ：

CA3018交流電柔性鉗頭適配器，該款適配器可測量 3000A 以下的交流電。當該 CA 系列適配器與標準 DMM（數字萬用表）連接后，在 mV 交流模式下的標準 DMM 可用來顯示電流測量值。CA3018 型適配器的鉗頭為 18”（45.7cm），而 CA3010 型適配器的鉗頭為 10”（25.4cm），這兩款儀表在其他方面均相同。這兩款儀表均是 CAT IV 600V CAT III1000V 專業儀表。該儀表在交付前均經過完整測試及校準，只要妥善使用，您便可常年享受其可靠服務。

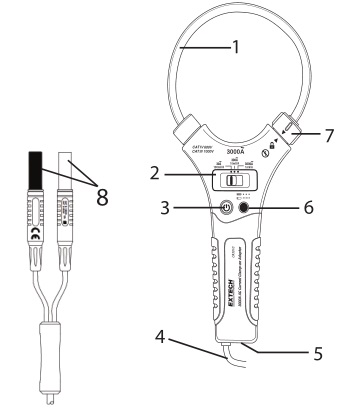

二、EXTECH CA3018 儀表圖示 ：

儀表說明
1.  柔性電流鉗
2.  量程選擇開關
3.  電源按鈕
4.  香蕉插頭電纜
5.  電池倉
6.  電池狀態圖標
7.  鉗頭鎖定裝置
8.  測試導線香蕉插頭

三、EXTECH CA3018 規格特征 ：

一般規格
鉗口 柔性、帶鎖定裝置、可測量外徑在 7.5mm（0.3”）以上的導線
電池狀態指示燈  LED 指示燈緩慢閃爍（電量 > 2.5V）或快速閃爍（電量 < 2.5V）
AC 帶寬  45 至 500Hz（正弦波）
工作溫度和濕度
0~30?C（32~86?F）；最高 80%RH
30~40?C（86~104?F）；最高 75%RH
40~50?C（104~122?F）；最高 45%RH
存放溫度和濕度
-20?~60?C（-4?~140?F）；最高 80%RH
溫度系數  0.2 x 特定精度/ ?C，< 18?C（64.5?F），> 28?C（82.4?F）
工作海拔高度  工作海拔高度在 2000m（6562’）以下
電池  兩節“AAA”1.5V 電池
電池壽命  堿性電池達到 160 小時
尺寸（W x H x D）  CA3010 型：120 x 280 x 25 mm（4.7 x 11.0 x 1.0”）
CA3018 型：130 x 350 x 25 mm（5.1 x 13.8 x 1.0”）
重量  CA3010 型：170g（6.0 oz.）
CA3018 型：200g（7.1 oz.）
安全標準  室內使用應符合 EN61010-1、EN61010-2-032、及 EN61326-1
關于雙層絕緣的規定；并符合過電壓 CAT IV 600V、CAT III
1000V 污染等級 2 的相關規定
沖擊和振動  MIL-PRF-28800F 正弦振動（最大 5-55 Hz，3g）
掉落保護  從 1.2m（4’）的高度處掉落到硬木或混凝土地板上

四、EXTECH CA3018 操作說明 ：

交流電的測量
警告：在開始測量前，應確保待測裝置的電源斷開。在未將電流鉗與待測裝置安全夾緊之前，切勿為待測裝置通電。
注意：在整個測試期間，切勿用手在 LCD 上方移動，以免影響讀數的精確度。
1.  關閉鉗頭適配器、DMM 及待測裝置。
2.  用隨附的香蕉插頭將鉗頭適配器與 DMM 的香蕉插孔相連接。
3.  開啟 DMM 并將其設定在 AC V 模式。
4.  將鉗頭適配器的量程選擇開關設定在所需的電流測量范圍。
5.  按逆時針方向轉動鉗頭適配器帶有滾花表面的鉗頭鎖定機構可松開柔性鉗頭。
6.  用柔性鉗頭探頭將待測裝置的唯一一條導線完全鉗繞（見附圖）。切勿嘗試測量超過儀表額定電流范圍的任何電流。
7.  開啟鉗頭適配器（按下電源開關），然后開啟待測裝置。在整個測試期間，切勿用手在 LCD 上方移動，以免影響讀數的精確度。
8.  讀取 DMM 顯示屏上的電流值。
9.  在松開柔性鉗頭以及斷開待測裝置的連接之前，應將待測裝置的電源斷開。
