多路存儲記錄儀GL820

記錄儀型號：GL820

midi LOGGER GL820是graphte日本圖技生產的多路存儲記錄儀。多路存儲記錄儀GL820標配20通道，根據測試需要還可以擴展測試通道，最多可以擴展到200通道。多路存儲記錄儀GL820接口豐富標配USB接口和網絡接口。方便和電腦通訊或者遠程操控GL820記錄儀。

多路存儲記錄儀GL820 的介紹：

midi LOGGER GL820是一款重視擴展性的模式產品。多路存儲記錄儀GL820有通道數最大可由標準20ch擴展至200ch。除采用可放心檢測的全通道絕緣輸入方式外，還可實現電壓/溫度/濕度/脈沖/邏輯等多樣化輸入。為提升耐噪音性，產品搭載了⊿Σ型的A/D變頻器，以此提高高頻率噪音的消除效率。此外，多路存儲記錄儀GL820還裝配了適用于多通道數據監控的以太網，可進行遠程監控。存儲媒體可使用USB存儲器，直接寫入所測定的數據，以便長時間地收錄數據。多路存儲記錄儀GL820追求可對應多樣化測量用途的功能性與操作性，為您提供從研究開發到生產線現場的高性價比產品。

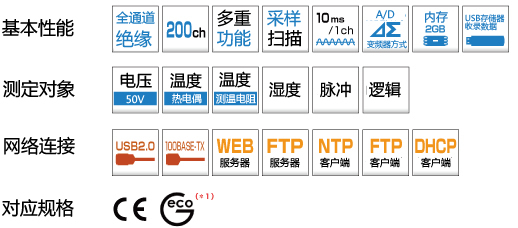

多路存儲記錄儀GL820 的功能：

(*1) GRAPHTEC獨有的RoHS對應標志。詳細內容請參閱「WEEE指令、RoHS指令應對體制

多路存儲記錄儀GL820的蓄電池驅動7小時(選購產品)，可安心使用

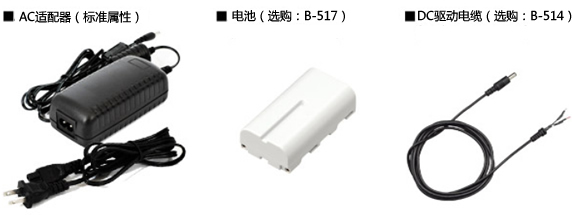

多路存儲記錄儀GL820支持3WAY電源,多路存儲記錄儀GL820電源可使用標準AC適配器進行AC驅動、還可使用選購產品中的電池組或DC驅動電纜進行蓄電池驅動或 DC驅動。

多路存儲記錄儀GL820在使用AC適配器進行AC驅動時，搭載電池組后，即使AC電源發生瞬時停電，也可自動切換至蓄電池驅動，有效防止停電對重要數據帶來的不利影響。若停電后供電不再恢復、且蓄電池容量已完全耗盡，可在蓄電池電量用完前自動停止測定，有效保護重要數據。在對蓄電池充電時，即使主機電源已關閉（OFF），只需配備AC適配器，便可插入插座進行充電。

※1 驅動優先采用AC適配器。
※2 主機電源ON、OFF時均可充電。
※3 DC驅動需配備DC驅動纜線（B-514：選購產品）。

多路存儲記錄儀GL820從標準20ch到最大200ch（500ch）、全體ch多功能＆絕緣輸入

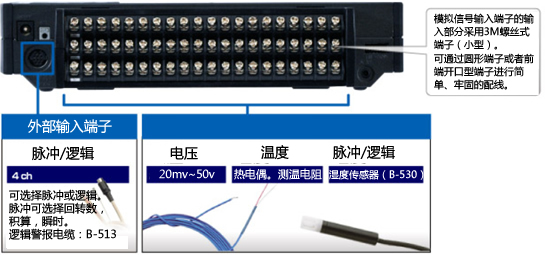

全體通道多功能&絕緣輸入
標準20ch的模擬輸入準備。同時采用通道間互不影響的絕緣輸入方式。
無需進行繁瑣的布線。可支持溫度/電壓/濕度/脈沖/邏輯輸入，實現多功能對應，
可用于各種用途。

(*1) 脈沖/邏輯 有一項為4ch。需使用選購產品中的邏輯報警電纜（B-513）。
(*2) 使用選項產品濕度傳感器時，按標準僅能使用1個。
配備選購產品濕度傳感器
配備專門用于濕度測定的選購產品濕度傳感器（B-530）。驅動電源由GL820主機提供。
將濕度傳感器連接至所需測定濕度的通道后，只需將輸入設至為濕度，即可進行濕度測定。

■相對濕度測量精度（5～98%）

搭載⊿Σ型 A/D變頻器
為提高耐噪音性，產品搭載⊿Σ型A/D變頻器，提高高頻率噪音的消除效率。
從而減少逆變器等噪音的影響。
最大200ch、只需連接電腦便可擴展至500ch
將端子臺統一為20ch/單元，主機的通道擴展最大可達200ch。
同時，可實現全通道絕緣輸入＆多功能輸入。
此外，使用PC進行測量時，通過連接多臺主機（最大10臺），可實現1臺機器控制最大500ch、或單獨進行控制。

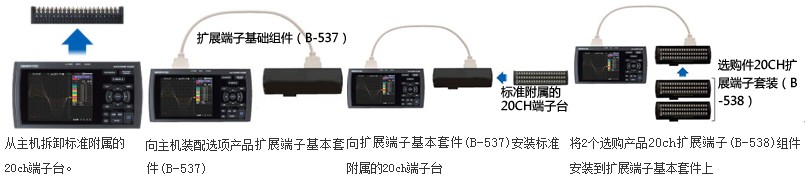

多路存儲記錄儀GL820用主機擴展測試通道的方法

頻道擴展一覽表

擴展方法（例：擴展至60ch）

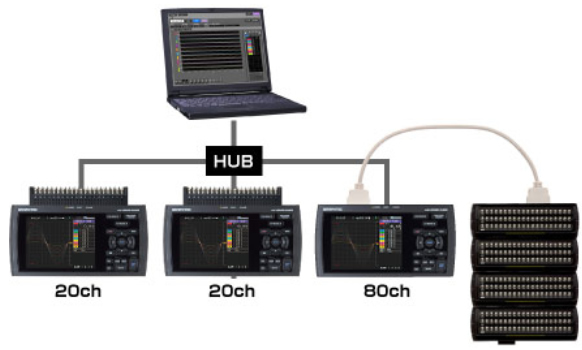

多路存儲記錄儀GL820使用PC進行擴展

使用電腦附屬的PC應用程序（GL220_820-APS），可在主機最大10臺、通道數最大500ch的條件下進行擴展、測量。
擴展方法（例：擴展至120ch）

多路存儲記錄儀GL820的存儲時間

※1 驅動優先采用AC適配器。
※2 主機電源ON、OFF時均可充電。
※3 DC驅動需配備DC驅動纜線（B-514：選項產品）。

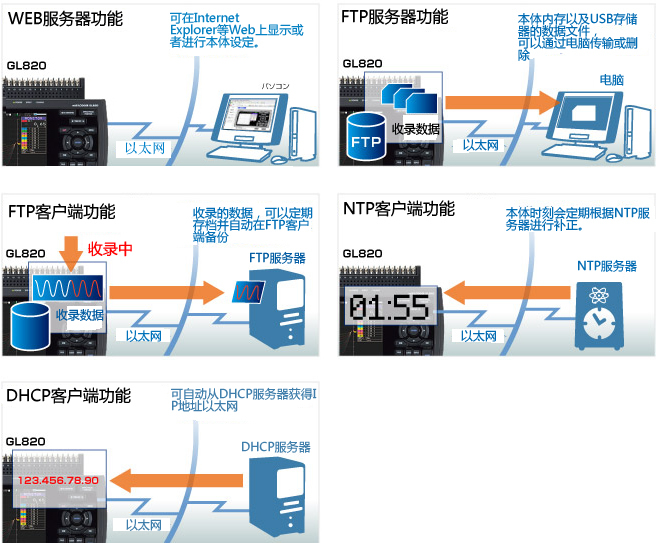

多路存儲記錄儀GL820具有多種網絡形式

可使用符合測定形態的網絡功能。

多路存儲記錄儀GL820的技術參數：
