產品綜述

隨著社會的發展，移動通信技術也有了長足的發展，無線通信、個人通信與軍事通信在短短的幾十年間經歷了從模擬通信到數字通信、從單通道SISO通信到多通道MIMO通信的巨大發展。

MIMO技術在通信設備中應用需求與日俱增，如何既保證產品的設計制造質量同時又減少成本、縮短產品上市時間，是工程師面臨的新挑戰。MIMO通信矢量信號分析儀能滿足你對產品的性能測試和高效批量生產需求。中國擁有自主知識產權的TD-LTE通信系列標準的發展方興未艾，為了擴大市場基礎各廠家積極推進支持多模的芯片和設備。無線通信研發和制造工程師通常需要分析多制式／多載波設備信號，或同時查看上行鏈路和下行鏈路信號，因此如果測試工具僅能分析一種信號則會導致測試效率低下。現在無線通信信號分析儀表必須能夠同時執行多項測量任務，經過優化的用戶界面可幫助工程師輕松實現多種信號分析功能。軟件的先進體系結構允許工程師同時配置多個測量，并將測量都保存在存儲器中，因此用戶能夠迅速而有效地執行任一或全部測量。當單次采集無法捕獲間隔太遠的信號時，工程師還可以不間斷地執行測量，測量結果會在屏幕上顯示，工程師借助軌跡重疊功能和用戶定義的方程式能夠進行深入比較。

MIMO通信矢量信號分析儀采用模塊化設計理念，單機具有并行多通道矢量信號分析能力，單機完成8通道矢量信號分析，級聯可擴展到32通道；能夠對3GPP TS36系列 Release4～10中TD-SCDMA、LTE、LTE-Advanced標準各種無線通信制式的信號進行解調分析，具備不同制式通信信號的定量及定性分析能力；支持各種制式信號的時隙、信道、調制格式等多種配置，具備多模信號聯合精確分析能力。是一款高性價比的通信測試儀表，可應用于移動通信、個人通信、軍事通信等電子設備或零部件的科研、生產、計量、維修。

功能特點

• 并行多通道矢量信號分析能力，單機完成8通道矢量信號分析，級聯可擴展到32通道

• GSM上下行信號的解調分析，TD-SCDMA、W-SCDMA上下行信號的解調分析， LTE 上下行信號的解調分析， LTE-Advanced 上下行信號的解調分析；并具備后續標準擴展支持能力

• 多載波聚合、MIMO多通道多天線解析能力

• 支持各種制式信號的時隙、信道、調制格式等多種配置

• 大帶寬測試，具有寬帶信號分析能力

• 高質量的精確EVM分析

• 大動態范圍和高靈敏度的信號接收能力

• 多參數、多域同步關聯分析：射頻信號功率測試、頻譜發射模板測試、鄰道泄漏抑制比、信號質量等多域測試功能

• 多種制式的矢量信號分析

• 高精度的射頻信號測量能力

• 快速自動化測試，實現低成本制造

• 體貼入微的菜單，人性化交互式操作界面

• 中/英文操作界面，TFT真彩液晶顯示

• 豐富的程控接口，可自由選擇，方便用戶實現遠程控制及網絡升級

• 量身定做的功能，夢寐以求的價格

并行多通道矢量信號分析

 MIMO通信矢量信號分析儀通過模塊化設計，單機完成8通道矢量信號分析，級聯可擴展到32通道；可滿足多數情況下通信信號的測試要求。

8通道矢量信號分析頻譜圖

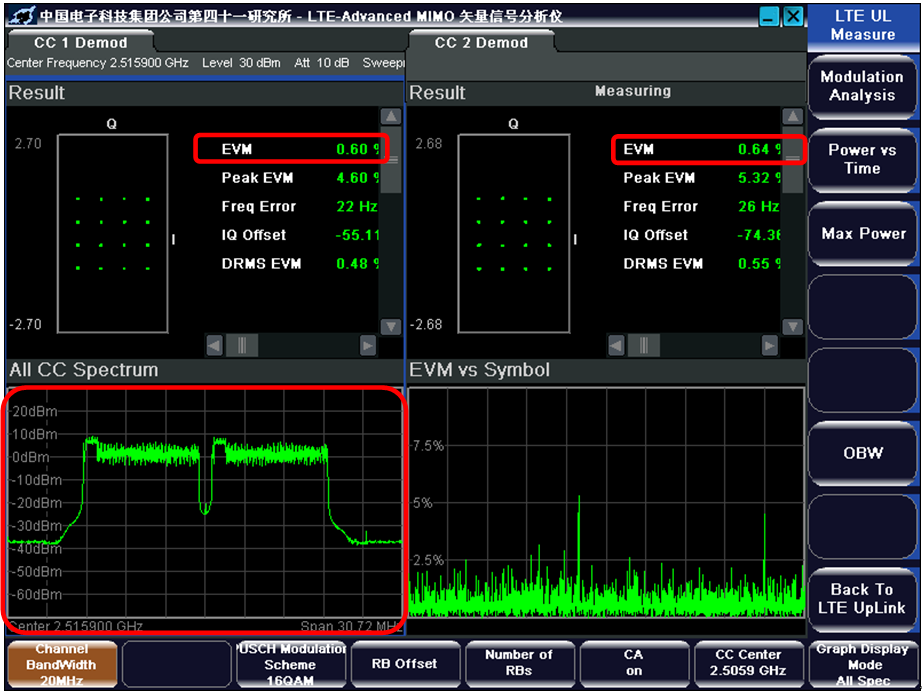

LTE-Advanced載波聚合下行2CC矢量信號分析

 MIMO通信矢量信號分析儀通道采用大帶寬傳輸處理設計，針對2CC（20MHz+20MHz）載波聚合LTE-Advanced信號進行頻域、時域、調制域和碼域進行高性能分析。

LTE-Advanced MIMO矢量信號分析儀表2CC信號頻譜20MHz+20MHz

LTE-Advanced MIMO矢量信號分析儀表LTE-FDD鄰道泄漏抑制比

可擴展性

 由于標準在不斷演化，終端的新品不斷推出，功能不斷強大，產業鏈各環節的研發和生產測試項也不斷增多，內部采用模塊化設計方式，有利于測試功能的擴展。

具有多種接口，方便搭建測試系統

 分析儀提供10MHz參考、5ms觸發信號、80ms觸發信號、GPIB接口、網口、USB口等多種接口，用戶可以選擇多種儀器實現系統集成測試，支持終端射頻一致性測試系統搭建擴展。

符合人類工程學的用戶接口

具有友好的操作界面,完全可以由菜單指導您的操作.即使沒有經過培訓用戶也會迅速地獲得正確的結果.清晰的結構可以使菜單內的導向得到簡化。高對比度的彩色顯示屏，即使在臨時場地或光線入射不佳時都可以進行軌跡判讀。

整機集成度高，性能價格比優

本儀器包含多個接收模塊，是一款高精度的矢量信號分析儀。該設備能夠以合理的價格提供高質量的測量，具有較高的性能價格比。
