產品綜述
3672系列矢量網絡分析儀產品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672系列矢量網絡分析儀提供頻響、單端口、響應隔離、增強型響應、全雙端口、電校準等多種校準方式，內設對數幅度、線性幅度、駐波、相位、群時延、Smith圓圖、極坐標等多種顯示格式，外配USB、LAN、GPIB、VGA等多種標準接口，除具有傳統矢量網絡分析儀的全部測量功能外，還可以通過配置功能選件進行混頻器/變頻器、增益壓縮二維掃描以及脈沖狀態下S參數的多功能綜合參數測試，能精確測量微波網絡的幅頻特性、相頻特性和群時延特性。該產品可廣泛應用于發射/接收（T/R）模塊測量、介質材料特性測量、微波脈沖特性測量和光電特性測量等領域，是雷達、通信、導航等系統的科研、生產過程中必不可少的測試設備。

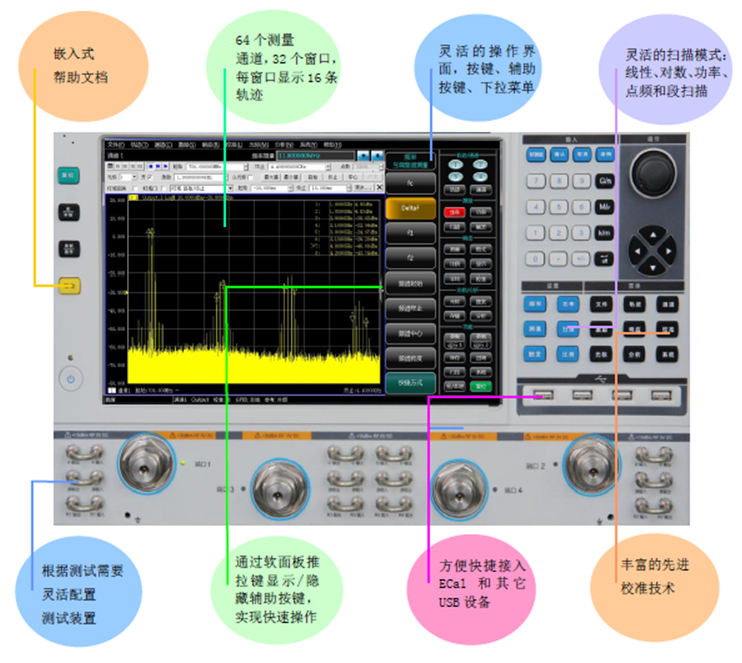

功能特點
校準類型靈活可選，兼容多種校準件
支持多窗口、多通道測量，快速執行復雜測試方案
具有對數幅度、線性幅度、駐波、Smith圓圖等多種顯示格式
具有USB、GPIB、LAN和VGA接口
中/英文操作界面，12.1英寸1280*800高分辨率多點觸控顯示屏
錄制/運行，一鍵式操作簡化測量設置步驟，提高工作效率
具有一體化脈沖S參數測量、時域測量、混頻器測量、增益壓縮二維掃描測量、支持THz擴頻、天線與RCS測量接收等功能
人性化用戶界面簡潔直觀，便于操作，可提高測試效率
3672A/B技術規范
頻率特性 | |||||
頻率范圍 | 10MHz～13.5/26.5GHz | ||||
頻率分辨率 | 1Hz | ||||
頻率準確度 | ±1×10-7（23℃±3℃） | ||||
端口諧波抑制 | 典型值 | ||||
端口1、3 諧波抑制 | -48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～26.5GHz） | -51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～26.5GHz） | |||
端口2、4 諧波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -18dBc（13.5～26.5GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -21dBc（13.5～26.5GHz） | |||
端口功率特性 | 典型值 | ||||
功率掃描范圍 | 33dB（10～500MHz） 30dB（0.5～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz） | 42dB（10～500MHz） 37dB（0.5～4GHz） 42dB（4～7GHz） 41dB（7～13.5GHz） 38dB（13.5～20GHz） 35dB（20～26.5GHz） | |||
最大輸出功率 （標配、400選件） | 端口1、3 | 0dBm（0.01～4GHz）（濾波模式） +9dBm（10～50MHz）（高功率模式） +6dBm（0.05～4GHz）（高功率模式） +12dBm（4～7GHz） +8dBm（7～13.5GHz） +6dBm（13.5～20GHz） +4dBm（20～26.5GHz） | +16dBm（10～50MHz）（高功率模式） +11dBm（0.05～4GHz）（高功率模式） +16dBm（4～7GHz） +14dBm（7～13.5GHz） +11dBm（13.5～20GHz） +9dBm（20～26.5GHz） | ||
端口2、4 | +13dBm（10～50MHz） +13dBm（0.05～4GHz） +10dBm（4～7GHz） +9dBm（7～13.5GHz） +6dBm（13.5～20GHz） +2dBm（20～26.5GHz） | +16dBm（10～50MHz） +16dBm（0.05～4GHz） +16dBm（4～7GHz） +15dBm（7～13.5GHz） +13dBm（13.5～20GHz） +8dBm（20～26.5GHz） | |||
最大輸出功率 （201、401、402選件） | 端口1、3 | -1dBm（0.01～4GHz）（濾波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +10dBm（4～7GHz） +6dBm（7～13.5GHz） +4dBm（13.5～20GHz） +2dBm（20～26.5GHz） | +15dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +15dBm（4～7GHz） +13dBm（7～13.5GHz） +10dBm（13.5～20GHz） +8dBm（20～26.5GHz） | ||
端口2、4 | +12dBm（10～50MHz） +12dBm（0.05～4GHz） +9dBm（4～7GHz） +8dBm（7～13.5GHz） +5dBm（13.5～20GHz） 0dBm（20～26.5GHz） | +15dBm（10～50MHz） +15dBm（0.05～4GHz） +15dBm（4～7GHz） +14dBm（7～13.5GHz） +12dBm（13.5～20GHz） +7dBm（20～26.5GHz） | |||
1dB壓縮電平 | / | +13dBm | |||
脈沖特性 | 典型值 | ||||
脈沖寬度設置范圍 | 33ns～60s | 20ns～60s | |||
脈沖過度時間 （10％-90％） | 30ns | 20ns | |||
脈沖開關比 | 64dB（0.01～4GHz） 80dB（4～26.5GHz） | ||||
網絡參數特性 | 典型值 | ||||
系統動態范圍 | 90dB（0.01～1GHz） 120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz） | 100dB（0.01～1GHz） 128dB（1～4GHz） 135dB（4～10GHz） 132dB（10～20GHz） 129dB（20～24GHz） 125dB（24～26.5GHz） | |||
有效方向性 | 48dB（0.01～2GHz） 44dB（2～26.5GHz） | 60dB（0.01～2GHz） 53dB（2～26.5GHz） | |||
有效源匹配 | 40dB（0.01～2GHz） 30dB（2～26.5GHz） | 46dB（0.01～2GHz） 36dB（2～26.5GHz） | |||
有效負載匹配 | 48dB（0.01～2GHz） 44dB（2～26.5GHz） | 60dB（0.01～2GHz） 51dB（2～26.5GHz） | |||
反射跟蹤 | ±0.04dB（0.01～2GHz） ±0.05dB（2～26.5GHz） | ±0.004dB（0.01～2GHz） ±0.010dB（2～26.5GHz） | |||
傳輸跟蹤 | ±0.10dB（0.01～2GHz） ±0.12dB（2～26.5GHz） | ±0.005dB（0.01～2GHz） ±0.015dB（2～26.5GHz） | |||
其他 | 典型值 | ||||
幅度跡線噪聲 dB rms（1kHz中頻帶寬） | 0.0500（10～50MHz） 0.0070（50～500MHz） 0.0020（0.5～13.5GHz） 0.0030（13.5～20GHz） 0.0050（20～26.5GHz） | 0.0020（10～50MHz） 0.0008（50～500MHz） 0.0009（0.05～13.5GHz） 0.0008（13.5～20GHz） 0.0010（20～26.5GHz） | |||
相位跡線噪聲 deg rms（1kHz中頻帶寬） | 0.200（10～50MHz） 0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz） | 0.020（10～50MHz） 0.006（50～500MHz） 0.006（0.05～13.5GHz） 0.006（13.5～20GHz） 0.012（20～26.5GHz） | |||
中頻帶寬 | 1Hz～5MHz | ||||
幅度顯示分辨率 | 0.001dB/div | ||||
相位顯示分辨率 | 0.01°/div | ||||
參考電平幅度設置要求值 | -500～+500dB | ||||
參考電平相位設置要求值 | -500～+500° | ||||
一般特性 | |||||
端口接頭形式 | 3.5mm（陽頭），系統阻抗50歐姆 | ||||
測量端口數 | 3672A/B標配：2端口；3672A/B-400選件：4端口 | ||||
外設接口 | USB接口、GPIB接口、VGA接口、LAN接口 | ||||
操作系統 | Windows 7 | ||||
顯示方式 | 12.1英寸高分辨率觸摸顯示屏 | ||||
外形尺寸 | 寬′高′深=426mm×266mm×550mm（不含底腳、把手） 寬′高′深=516mm×280mm×640mm（含把手、底腳和后腳） | ||||
最大功耗 | 400W | ||||
最大重量 | 42kg | ||||
