三合一指示差壓表、底限和高限控制

Photohelic?開關/表均是結合多功能、高重復壓力開關和精密的并經時間驗證的Magnehelic?設計的差壓表為一體。Photohelic?可以測量和控制空氣和兼容氣體的正壓、負壓和差壓。標準型額定壓力25psig(1.7bar)，可選壓力范圍35psig（2.4bar）或80psig（5.5bar）。36000S型只可測量單正壓并可達到6000psig(413bar)，其額定值為9000psig(620bar)。

兩個光電晶體管驅動的DPDT繼電器，用于低/高限控制。通過面板的旋鈕使設置點指示器易于調節控制。單個設定點死區僅為一個指針寬度-小于滿量程的1%。設定點可互鎖以提供不同死區-用于控制風扇、阻尼器等。儀表的讀數是連續的，不受開關動作影響，即使在掉電情況下，也可讀數。量程從0-.25" (0-6 mm) w.c. 到 30 psi (21 bar)；單正壓到6000 psig (413bar)。

PHOTOHELIC傳感--工作原理

典型的應用場合，這些Dwyer開關/表在高、低壓設置點之間進行控制。當壓力變化達到高極或低限設定點的壓力時，限制光耦的紅外燈螺旋驅動快門熄滅。光耦信號經過放大去驅動DPDT繼電器產生開關動作。死區為滿刻度的1%或更小--足夠保證絕0對的，無振動工作。

繼電-變壓器的特點

塑料外殼保護了所有的電器元件。固態集成電路被裝配在環氧樹脂玻璃電路板和自動熄滅終端板上。（僅對于A3000系列）

應用--PHOTOHELIC 開關/表

壓力開關/表為您提供壓力指示和高/低限開關控制。對于OEM和現場應用，Photohelic開關/表被用于空調系統、潔凈室、液壓和氣動控制系統、材料處理設備，報警和控制廢氣排放系統，控制氣體結構的壓力和血流監測和呼吸檢測。

規格

表規格

介質：空氣和不易燃的，兼容的氣體

精度：70℉（21.1℃）時滿量程為±2%;(A3000-0滿量程時±3%).(A3000-00滿量程時±4%)

額定壓力：-20″Hg到 25 psig(-0.677bar到1.72 bar); MP中壓可選:35 psig(2.41 bar);HP 高壓可選:80 psig(5.52 bar). 36003S-36010S:150psig(10.34bar);36020S和更高的:1.2倍滿刻度壓力

溫度范圍： 20-120℉（-6.67-48.9℃）,低溫可選

壓力連接： 1/8"FNPT陰螺紋

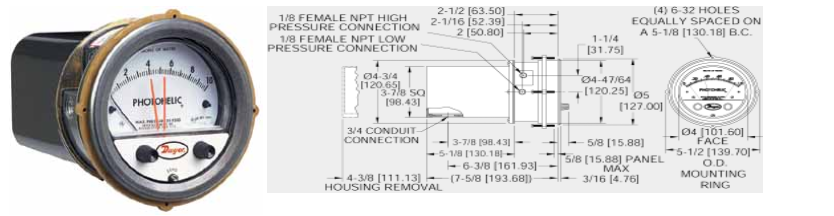

尺寸：4英寸（101.6mm）直徑表盤, 5" (127 mm) O.D. x 8-1/4" (209.55 mm)

重量： 4磅 (1.81 KG)

開關規格

開關類型：每個觸點有2個C形繼電器(DPDT)

可重復性：滿量程時±1%

電力額定值：10A@28VDC,10A@120,240VAC

電氣連接：螺絲接線端，僅能使用銅接頭167°F (75°C)

電源要求：120 VAC, 50/60 Hz; 240 VAC & 24 VAC 電源可選

安裝方位：垂直安裝,其它方位咨詢工廠

設定點調節：調節扭在面板

機構認證：UL, CSA, CE.

標準型號：

使用兩個光電晶體管和兩個DPDT繼電器用于高/低報警或限制控制。當表的指針移到設定點的左邊時，繼電器的電流被切斷；當表的指針移到設定點的右邊時，繼電器將接通電源。對停電或無壓提供了自動防故障保護。

選項

單接點—右設定點，用于壓力的升高或下降動作。

OEM型—相對其它型號，可選擇更少的繼電器和變壓器元件和外殼，但包括紅外二極管、光電晶體管、遮光器和設定指針，適用于單/雙觸點。

遠程安裝繼電器—繼電器包離儀表可以遠程安裝，標準長度是5英尺，可訂購其它您所需的電纜長度。

增強型旋鈕—可獲得低溫選項、特殊刻度，電壓和其它特色和修改是可能的。

特殊外殼—具有全天候防雨外殼（NEMA 4）和防爆（NEMA 7 CD，9 EFG；NEC Class I，DIV 1&2，Gr C, D; Class II,DIV 1&2 Gr E,F,G; Class III）。需要詳細的尺寸圖請聯系客戶服務部

高、低自鎖電路—Dwyer-Photohelic 壓力開關/表電路接線可以是高自鎖電路、低自鎖電路和高低自鎖電路三種。這就是說，設備一旦觸發，它們將保持各自的狀態，直到手動復位。對于報警和信號應用尤其有用，在這種場合下報警或信號控制采用另一個Photohelic 壓力開關/表或其它方法完成。附帶有完整的接線和操作說明書。手動復位需要一個干電路按鈕例如Dwyer Part A-601
