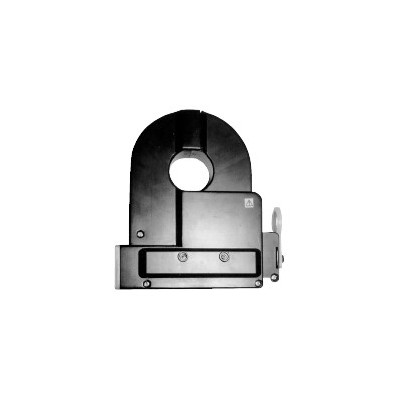

高速、高精度的直流漏電流傳感器
與過去的產品不同，受磁性殘留與溫度影響非常小的高精度直流漏電流傳感器
應答速度：100msec以下
殘留電流的影響：DC2mA相當以下
地磁和磁性殘留的影響：DC1mA相當以下
| 規格 | |
|---|---|
| CT鉗口直徑 | φ20mm（貫通型） |
| 絕緣電阻 | DC500V、50MΩ以上（鐵芯孔～輸出之間） |
| 保存溫濕度 | -20～80℃ 80%RH以下 （已不結露為準） |
| 適用規格 | RoHS對應 |
| 使用溫濕度 | -20～80℃ 80%RH以下 （已不結露為準） |
| 耐電壓 | AC2000V(50/60Hz),1分鐘（鐵芯孔～輸出之間） |
| 精度 | ±1% F.S (23℃±5℃ 85%RH以下) |
| 消耗電流 | ±12mA以下 (±12V時) |
| 尺寸（W×H×D） | 42×56×17mm(安裝部分除外） |
| 重量 | 約60g |
| 輸出電壓 | DC5mV/1mA (DC±1000mV/±200mA) |
| 引線 | 15cm(紅:＋12V、黑:-12V、白:輸出、綠:COM) |
| 最大通電電流 | DC10A |
| 測試電流范圍 | DC1mA～±200mA |
| 殘留電流的影響 | DC2mA相當以下（往返電流DC30A時） |
| 地磁的影響 | DC1mA相當以下 (CT沿著X.Y.Z的方向旋轉輸出在5mV以下) |
| 磁性殘留的影響 | DC1mA相當以下 （一次側DC2A，慢慢降至0mA時 輸出為5mV以下） |
| 勵磁電流剩余輸出 | 3mVrms以下(勵磁電流(250Hz左右)的輸出水平) (23℃±5℃ 85%RH以下) |
| 輸出應答速度 | 100mS以下 (一次側電流200mA矩形波，輸出達到總額的63.2%的時間) |
| 輸出阻抗 | 10kΩ以下 (內含短路保護電阻100Ω) |
| 測試頻率范圍 | 只測直流(DC) |
| 使用回路電壓 | AC/DC500V （絕緣電線） |
| 電源 | ±DC8V;80℃±DC13.2V（雙電源） |
